LED燈珠(發光二極管)分為貼片型LED燈珠和插件型LED燈珠兩種,LED燈珠的引腳是有區分正負極的,且正負極是固定的.這一點跟同樣作為電性指示光源的氖燈是不一樣的,氖燈的引腳是沒有正負極之分的.

   下面具體介紹一下如何區分直插型LED燈珠和貼片型LED燈珠的正負極.

1.貼片型LED燈珠區分正負極有如下方法:
　

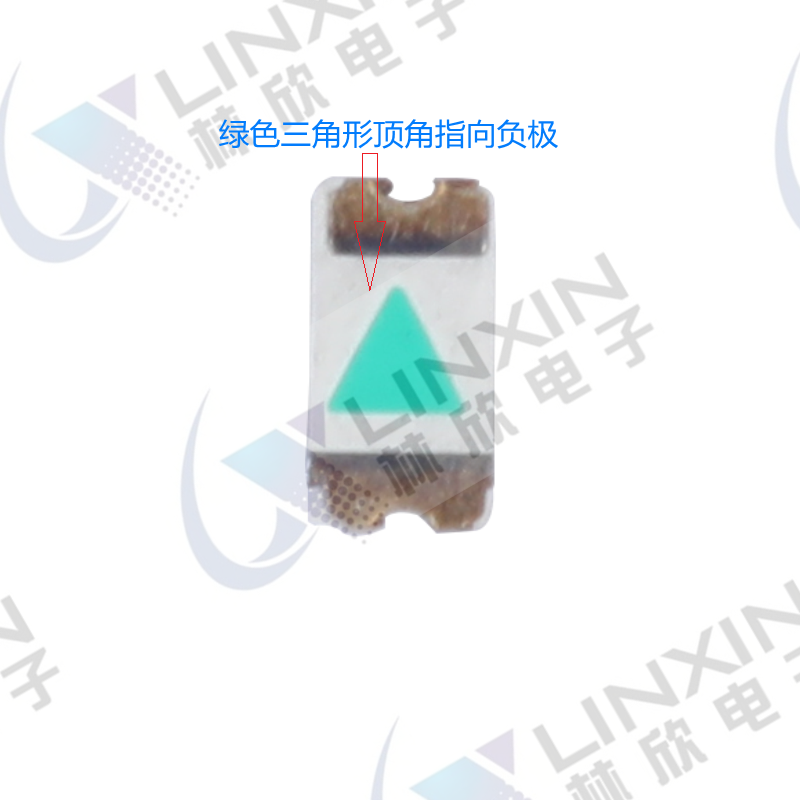

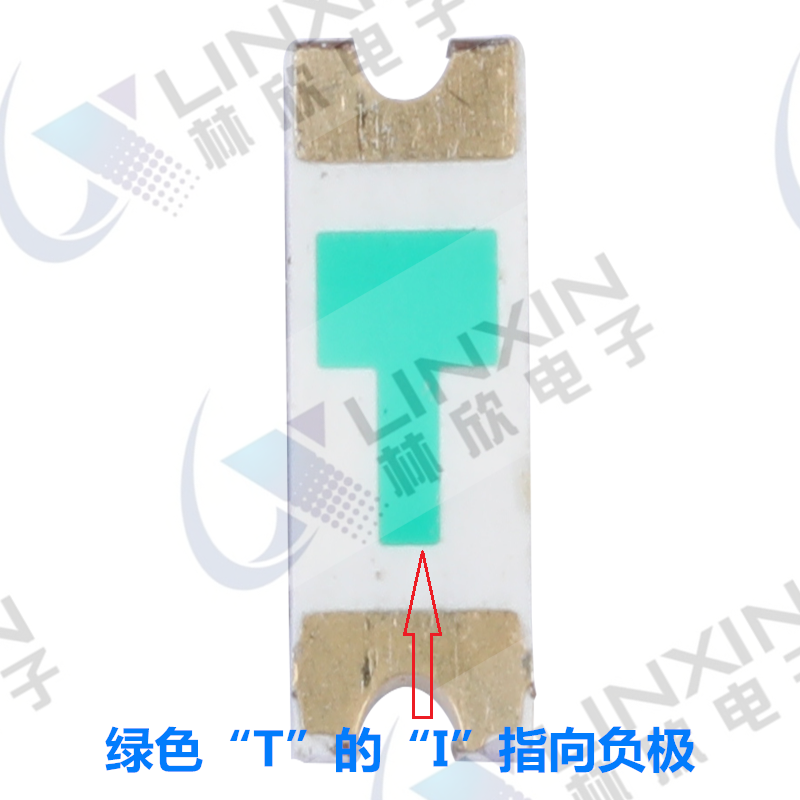

　1.1:常用的0402  0603 0805 1206小型單色貼片LED燈珠背面的PCB板都會標有正負極的標識，標識一般是綠色.有類似于英文字母“T”("T"形的“—”指向正極，“I”指向負極），三角形的頂角指向負極.如下圖:　　

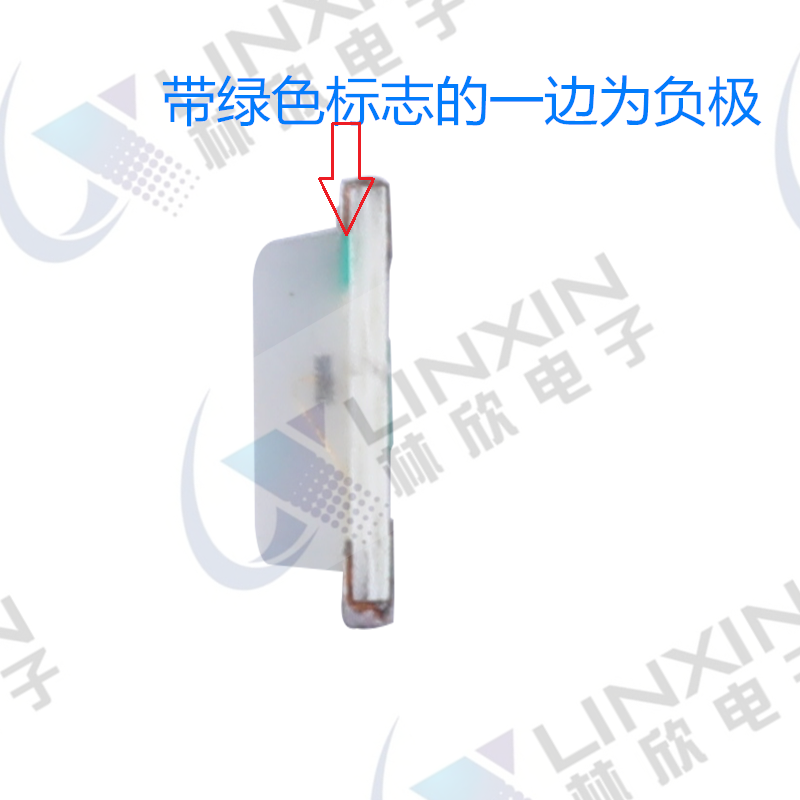

1.2:從0402 0603 0805 1206 1204小型貼片LED燈珠正面透過膠體看有正負極標識,一般是綠色的圓點，帶圓點的一邊為負極.如下圖:

1.3:主要用于照明裝飾行業的TOP型貼片LED燈珠,如2835 3528 5050等型號,這類貼片LED燈珠是正方形的，四個直角中帶小缺的這端是負極，另一端是正極.如下圖:

1.4:用萬用表檢測法.用萬用表檢測LED燈珠時,使用"Rx10K"檔.檢測時,將萬用表的兩支表筆分別與LED燈珠的電極相接,如表針偏轉過半LED燈珠能看到發光,這時表示發光二極管是正向接入.再將兩筆對調后與LED燈珠相接,這時為反向接入,表針應不動.需要注意的是如果不論是正向接入還是反向接入,表針都偏轉到頭或不動,則表示LED燈珠已經損壞死燈.

　1.5:三個電極的雙色以及四個電極的RGB或三色貼片式LED燈珠則使用萬用表測試.如果使用"Rx1K"及以下電阻檔,表內的電池僅為1.5V,發光二極管的壓降紅色黃綠色黃綠色橙色一般是2.0V左右,其他的藍色白色翠綠色紫色粉紅色的壓降一般為3.0V左右.如萬用表的壓降低于LED燈珠的電壓,這是不論正向接入還是反向接入,LED燈珠都不能導通這樣也就無法檢測.

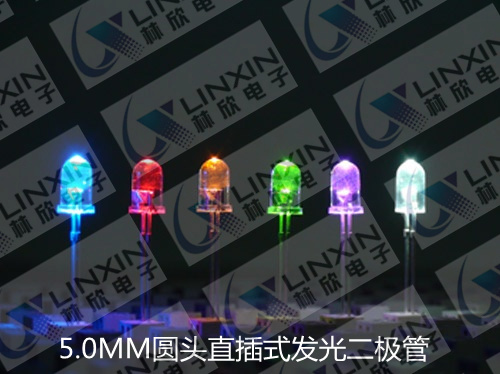

 2:單色的直插式LED燈珠(發光二極管)區分正負極有如下方法:

 2.1:未剪腳的插件LED燈珠的引腳一般長腳是正極,短腳是負極.

 2.2:插件LED燈珠發光二極管是負極支架托載led燈珠的芯片,所以支架大的一邊像扇小紅旗是負極，正極支架比較小的一邊是正極.

 2.3:膠體有臺階的型號一般膠體有缺口的一邊是負極.
 2.4:用萬用表測試,方法與貼片LED燈珠的"1.4"相同.

 2.5:用電池測試,當LED燈珠正常發光是則電池的正極相接的引腳是正極,電池的負極相接的引腳是負極.否則LED燈珠不正負極反了則發光二極管不能發光.當然也有可能是LED燈珠死燈不亮.所以用電池測試只能LED燈珠是沒有死燈的情況下才能區分正負極.

 2.6:兩只腳的無極雙色,三只腳的雙色以及四只腳的RGB或三色直插LED燈珠則使用萬用表或電池測試.
