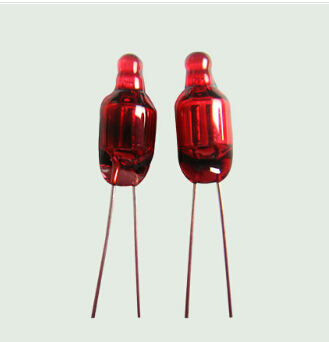

紅色氖燈--氖燈一般的氖燈在60 - 90V 的電壓下才能擊穿導通，利用這一特性可以組成張弛振蕩器，氖氣體并產生脈沖去觸發晶閘管進行調壓。當電容器上的電壓充電到氖燈的啟輝電壓時，氖燈擊穿.電容C上電壓向晶閘管的控制極放電.觸發晶閘管導通。當電容C 上的電壓放電后，氖燈關閉.又重新給C充電。如此重復下去，氖燈便可得到一系列的觸發脈沖調節RP 可以改變晶閘管的導通時間，從而控制了電路的輸出電壓。

    氖燈在一些電氣裝置中，要使用氖燈和信號燈，其內部大多是15W或8W的白熾燈，但耗電量大。用氖燈代替白熾燈作為指示燈就能克服上述缺點。以NE-2型氖燈為例，它的工作電流只有0.11W，約為15W白熾燈所耗電的1/136。節點明顯，而且具有壽命長、光線柔和、耐震、體積小等優點。用氖燈作指示燈，要串聯限流電阻R。
