0603紅色貼片LED 0.6T LED燈珠封裝
物料編碼：LX19-216SURC/S530-A2/TR8
型號：0603紅色 0.6T
發光顏色：紅色
外形尺寸：1.6*0.8*0.6（MM）
工作電流：20（mA）
工作電壓：1.8-2.4（V）
亮度：70-160（MCD）
波長:620-630（NM）
發光角度：130（°）

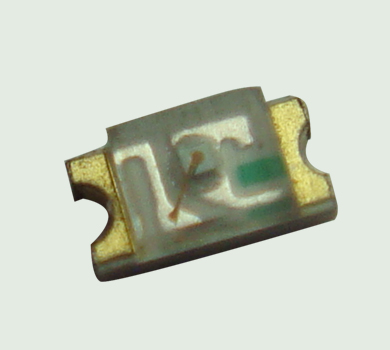

產品展示
產品介紹
本0603 0.6T紅色貼片LED燈珠產品適用于自動貼片機以及紅外線回流焊制程。完全符合歐盟“ROHS”，“REACH”環保認證。
已廣泛應用于數碼產品，家用電器，消費類電子產品，LCD背光，汽車電子，儀品儀表，工業設備，電子玩具，顯示屏，戶外裝飾，工業照明等方面。具有光強高，功耗低，可靠性高，節能環保，壽命長，堅固耐用等優點。
LED發光二極管屬于電流驅動的電子元件，電壓的細小變化會使電流產生較大的變化，從而導致破壞發光二極管。我們建議客人設計電路時使用電阻串聯限流保護。同時為了保證多顆LED并聯使用時良好的亮度和發光顏色的一致性，建議每條支路使用單獨的電阻。
| 參數名稱 | 條件 | 單位 | 最小值 | 中間值 | 最大值 |
| 正向電壓VF | IF=20mA | V | 1.8 | 2.4 | |
| 反向電流IR | VR=5V | μA | 10 | ||
| 峰值波長λP | IF=20mA | nm | 620 | 630 | |
| 半光強視角2q½ | IF=20mA | deg | 130 | ||
| 光強IV | IF=20mA | mcd | 70 | 160 |
使用注意事項
1.焊接
1.1.使用烙鐵人手焊接：
推薦使用少于25W的烙鐵，而且烙鐵的溫度必須保持不高于300℃，焊接時間不能超過3秒。
1.2.回流焊:
1.2.1.溫度不得超過260度，時間為10秒，且回流焊接次數不得超過兩次。
1.2.2.焊接過程中，嚴禁在高溫情況下觸碰膠體；在焊接后，禁止對膠體施加外力，禁止折彎PCB，以避免撞擊LED。
2.清洗 在焊接后必須按照以下條件進行清洗
2.1. 清洗溶劑：氟利昂TF或相等溶劑，或者用酒精
2.2. 溫度：30秒 最高50℃ 或者 3分鐘 最高30℃
2.3.超聲波清洗：最大300W
3.其他事項
3.1.當SMD LED 暴露在高溫狀態下，注意不要壓其環氧部分。
3.2.注意不要使用硬物和帶尖銳邊的物體刮、擦SMD LED的環氧部分，例如噴砂設備和金屬鉤，因為環氧樹脂是相當脆弱和容易被破壞。
更多有關于0603紅色貼片燈珠的規格型號，參數，報價等詳細資訊，請致電：0755-84859893！我們將為您提供免費樣品及技術支持！
質量保證
安全可靠
生產經層層檢驗認證，確保安全"0"故障，獲IEC/EN62471光生物安全認證
超低能耗
低于行業使用電能30%，使用壽命更長達15年，打造行業新標準
綠色環保
選用環保原料材質，均通過"ROHS"，"REACH"環保認證
質量管理體系完善
以客戶需求為中心，做您最滿意的電源信號指示燈產品
