產品展示

    已廣泛應用于數碼產品，家用電器，消費類電子產品，LCD背光，汽車電子，儀品儀表，工業設備，電子玩具，顯示屏，戶外裝飾，工業照明等方面。具有光強高，功耗低，可靠性高，節能環保，壽命長等優點.

    LED發光二極管屬于電流驅動的電子元器件，LED電壓的細小變化會使電流產生較大的變化，從而導致破壞LED發光二極管.我們建議客人設計電路時使用電阻串聯作限流保護.同時為了保證多顆LED并聯使用時良好的亮度和發光顏色的一致性,建議每條支路使用單獨的電阻.

光電參數

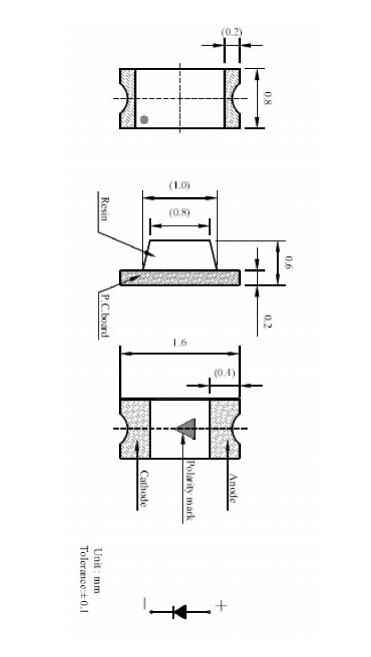

外形尺寸

使用注意事項

1.焊接

1.1.使用烙鐵人手焊接：

推薦使用少于25W的烙鐵，而且烙鐵的溫度必須保持不高于300℃，焊接時間不能超過3秒。

1.2.回流焊:

1.2.1.溫度不得超過260度，時間為10秒，且回流焊接次數不得超過兩次。

1.2.2.焊接過程中，嚴禁在高溫情況下觸碰膠體；在焊接后，禁止對膠體施加外力，禁止折彎PCB，以避免撞擊LED。

2.清洗 在焊接后必須按照以下條件進行清洗

2.1. 清洗溶劑：氟利昂TF或相等溶劑，或者用酒精

2.2. 溫度：30秒 最高50℃ 或者  3分鐘 最高30℃

2.3.超聲波清洗：最大300W

3.其他事項

3.1.當SMD LED 暴露在高溫狀態下，注意不要壓其環氧部分。

3.2.注意不要使用硬物和帶尖銳邊的物體刮、擦SMD LED的環氧部分，例如噴砂設備和金屬鉤，因為環氧樹脂是相當脆弱和容易被破壞。

產品介紹

    本0603系列貼片LED燈珠產品適用于自動貼片機以及紅外線回流焊制程.產品完全符合歐盟“ROHS”，“REACH”環保認證。

    已廣泛應用于數碼產品，家用電器，消費類電子產品，LCD背光，汽車電子，儀品儀表，工業設備，電子玩具，顯示屏，戶外裝飾，工業照明等方面。具有光強高，功耗低，可靠性高，節能環保，壽命長等優點.

    LED發光二極管屬于電流驅動的電子元器件，LED電壓的細小變化會使電流產生較大的變化，從而導致破壞LED發光二極管.我們建議客人設計電路時使用電阻串聯作限流保護.同時為了保證多顆LED并聯使用時良好的亮度和發光顏色的一致性,建議每條支路使用單獨的電阻.

光電參數

外形尺寸

使用注意事項

1.焊接

1.1.使用烙鐵人手焊接：

推薦使用少于25W的烙鐵，而且烙鐵的溫度必須保持不高于300℃，焊接時間不能超過3秒。

1.2.回流焊:

1.2.1.溫度不得超過260度，時間為10秒，且回流焊接次數不得超過兩次。

1.2.2.焊接過程中，嚴禁在高溫情況下觸碰膠體；在焊接后，禁止對膠體施加外力，禁止折彎PCB，以避免撞擊LED。

2.清洗 在焊接后必須按照以下條件進行清洗

2.1. 清洗溶劑：氟利昂TF或相等溶劑，或者用酒精

2.2. 溫度：30秒 最高50℃ 或者  3分鐘 最高30℃

2.3.超聲波清洗：最大300W

3.其他事項

3.1.當SMD LED 暴露在高溫狀態下，注意不要壓其環氧部分。

3.2.注意不要使用硬物和帶尖銳邊的物體刮、擦SMD LED的環氧部分，例如噴砂設備和金屬鉤，因為環氧樹脂是相當脆弱和容易被破壞。

    本0603系列貼片LED燈珠產品適用于自動貼片機以及紅外線回流焊制程.產品完全符合歐盟“ROHS”，“REACH”環保認證。

    已廣泛應用于數碼產品，家用電器，消費類電子產品，LCD背光，汽車電子，儀品儀表，工業設備，電子玩具，顯示屏，戶外裝飾，工業照明等方面。具有光強高，功耗低，可靠性高，節能環保，壽命長等優點.

    LED發光二極管屬于電流驅動的電子元器件，LED電壓的細小變化會使電流產生較大的變化，從而導致破壞LED發光二極管.我們建議客人設計電路時使用電阻串聯作限流保護.同時為了保證多顆LED并聯使用時良好的亮度和發光顏色的一致性,建議每條支路使用單獨的電阻.

光電參數

使用注意事項

1.焊接

1.1.使用烙鐵人手焊接：

推薦使用少于25W的烙鐵，而且烙鐵的溫度必須保持不高于300℃，焊接時間不能超過3秒。

1.2.回流焊:

1.2.1.溫度不得超過260度，時間為10秒，且回流焊接次數不得超過兩次。

1.2.2.焊接過程中，嚴禁在高溫情況下觸碰膠體；在焊接后，禁止對膠體施加外力，禁止折彎PCB，以避免撞擊LED。

2.清洗 在焊接后必須按照以下條件進行清洗

2.1. 清洗溶劑：氟利昂TF或相等溶劑，或者用酒精

2.2. 溫度：30秒 最高50℃ 或者  3分鐘 最高30℃

2.3.超聲波清洗：最大300W

3.其他事項

3.1.當SMD LED 暴露在高溫狀態下，注意不要壓其環氧部分。

3.2.注意不要使用硬物和帶尖銳邊的物體刮、擦SMD LED的環氧部分，例如噴砂設備和金屬鉤，因為環氧樹脂是相當脆弱和容易被破壞。

產品介紹

物料編碼：LX

型號：0603色 0.4T

發光顏色：色

外形尺寸：1.6*0.8*0.4（MM）

工作電流：20（mA）

工作電壓：1.8-2.4（V）

亮度：（MCD）

波長:（NM）

發光角度：130（°）

產品介紹

    本0805系列貼片LED燈珠產品適用于自動貼片機以及紅外線回流焊制程.產品完全符合歐盟“ROHS”，“REACH”環保認證。

    已廣泛應用于數碼產品，家用電器，消費類電子產品，LCD背光，汽車電子，儀品儀表，工業設備，電子玩具，顯示屏，戶外裝飾，工業照明等方面。具有光強高，功耗低，可靠性高，節能環保，壽命長等優點.

    LED發光二極管屬于電流驅動的電子元器件，LED電壓的細小變化會使電流產生較大的變化，從而導致破壞LED發光二極管.我們建議客人設計電路時使用電阻串聯作限流保護.同時為了保證多顆LED并聯使用時良好的亮度和發光顏色的一致性,建議每條支路使用單獨的電阻.

光電參數

外形尺寸

使用注意事項

1.焊接

1.1.使用烙鐵人手焊接：

推薦使用少于25W的烙鐵，而且烙鐵的溫度必須保持不高于300℃，焊接時間不能超過3秒。

1.2.回流焊:

1.2.1.溫度不得超過260度，時間為10秒，且回流焊接次數不得超過兩次。

1.2.2.焊接過程中，嚴禁在高溫情況下觸碰膠體；在焊接后，禁止對膠體施加外力，禁止折彎PCB，以避免撞擊LED。

2.清洗 在焊接后必須按照以下條件進行清洗

2.1. 清洗溶劑：氟利昂TF或相等溶劑，或者用酒精

2.2. 溫度：30秒 最高50℃ 或者  3分鐘 最高30℃

2.3.超聲波清洗：最大300W

3.其他事項

3.1.當SMD LED 暴露在高溫狀態下，注意不要壓其環氧部分。

3.2.注意不要使用硬物和帶尖銳邊的物體刮、擦SMD LED的環氧部分，例如噴砂設備和金屬鉤，因為環氧樹脂是相當脆弱和容易被破壞。

質量保證
